气流粉碎机配件-分级轮

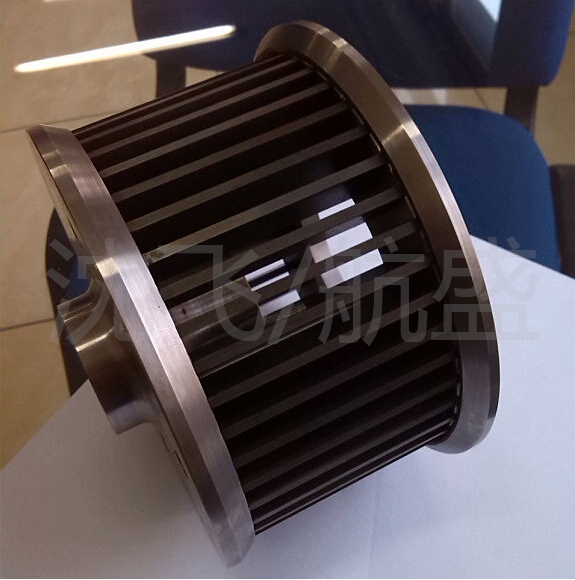

分级轮安装于气流粉碎机的上机体,以高线速度旋转的分级轮产生离心力场,上升气流携带粉碎后的物料进入离心力场。

气流粉碎机配件-分级轮产品系列: 气流粉碎机配件-分级轮
联系客服
024-86368375
产品介绍
简介


分级轮为气流粉碎分级设备关键配件。

卧式和立式分级轮

分级轮安装于气流粉碎机的上机体,以高线速度旋转的分级轮产生离心力场,上升气流携带粉碎后的物料进入离心力场。达到粒度要求的细粉可通过叶片间隙进入捕集系统,粗粉在离心力作用下被抛出、返回粉碎区继续粉碎。

因此分级轮是气流粉碎机的核心部件。目前气流粉碎机的分级轮分为两种安装方式:卧式和立式。

由拉瓦尔喷咀形成了对称的涡流,其下部的涡流带动磨腔底部物料、升至粉碎区。喷咀上部的涡流中心区向上,两侧向下,实现循环粉碎;细粉由中心流带入分级区。卧式分级轮可形成良好和稳定的流场,有利于物料的超细粉碎。

立式分级轮亦可形成对称的离心力场,但由于气固两相流受到分级轮底板阻挡;要绕过底板、经过分级轮与腔体的侧面空间,由分级轮的上2/3区域进入。分级轮的分级效率下降,同时一部分进入分级轮的粉体将积存在底部,形成一锥形堆积,不利于气流粉碎机的清洗。

卧式分级轮则不同,上升气流携带粉体直接进入离心力场,细粉进入分级轮后改变运动方向,呈螺旋状离开。在离心力场中颗粒的重力方向与离心力方向一致,能够获得精细分级,也有利于粗颗粒甩脱离心力场,进入粉碎区继续粉碎。卧式分级轮在运行方面也更稳定可靠,对于大型的粉碎机,可水平对置多个分级轮。

综上所述,卧式分级轮相比立式分级轮具有更多优点。国内气流粉碎机的二十年的制造、使用经验也证明了卧式分级轮具有的性能优势。

客观地说:立式轮和卧式轮各有优缺点。卧式分级轮的优势是分级精度高,高线速度增大了磨损;而立式分级轮的优点是制作简易、磨损小,但分级精度远不如卧式分级轮。所以如是生产粗粉,在产量 的目标下,可采用立式分级轮的气流粉碎机和分级机;而追求细度(品质)、大颗粒控制(10微米以下)的客户建议采用卧式分级轮的气流粉碎机。

此外卧式气流粉碎机具有使用和维护方面的优势,如更换品种(细度)时清洗磨机无需拆卸电机;而立式气流粉碎机则要拆装悬挂于上部的电机,相对卧式要繁琐和费工。

立式气流粉碎机检查和更换喷咀需要打开下机体侧面盖板,再将整个喷咀管全部取出方可进行操作,经常需要拆装几百公斤重的下机体很不方便;而卧式气流粉碎机的喷咀为螺纹连接,只需打开观察窗即可检查和更换喷咀。
